概述

　　ZC垂直振動輸送機是一種新型的垂直振動輸送設備，以振動電機作為激振源，分開槽式、封閉式兩種結構，驅動裝置振動電機安裝在輸送塔下部，兩臺振動電機對稱交叉安裝，輸送塔由管體和焊接在管體周?chē)穆菪斔筒劢M成，輸送塔座于減振裝置上，減振裝置由底座和隔 振彈簧組成。并可根據不同的工藝要求，設計物料顆粒分級作用的篩選提升機及設計易燃易爆物料的提升機。



特點

　　ZC垂直振動輸送機主要特點

　　1、ZC垂直振動輸送機結構簡單合理、能耗小,節約電能，料槽磨損小。
　　2、物料可向上輸送，亦可向下輸送。
　　3、ZC垂直振動輸送機占地面積小，便于工藝布置。
　　4、噪音低，結構簡單，安裝、維修便利。

參數





●主要技術參數

型號	輸送高度 mm	生產率 t/h	最大物料粒度 mm	振幅 mm	電機 型號	額定電壓 V	電機功率 (kw)	振動次數 次/分	整機 重量 (kg)	反接制動控制箱型號
ZC-1500	1500	0.6	0～30	0～4	ZGY10-0.55/4	380	2×0.55	1450	400	GK-15
ZC-2000	2000	1.2			ZGY15-0.75/4		2×0.75		500	GK-15
ZC-3000	3000	2			ZGY16-1.1/6		2×1.1	960	700	GK-30
ZC-4000	4000	4			ZGY25-1.5/6		2×1.5		1000	GK-30
ZC-4500	4500	4			ZGY25-1.5/6		2×1.5		1200	GK-30
ZC-5000	5000	5			ZGY40-3.0/6		2×3.0		1450	GK-60
ZC-6000	6000	5	0～60		ZGY40-3.0/6		2×3.0		1800	GK-60

注：表中輸送量按容重1.6t/m3計。

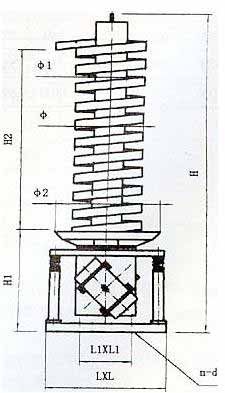

●外型尺寸：

型號	Ф	Ф1	Ф2	H	H1	H2	L×L	b×b	16-d
ZC-1500	325	159	550	1960	460	1520	480×480	100×100	16-M16
ZC-2000	400	203	620	2510	520	2020	540×540	120×120	16-M16
ZC-3000	500	273	730	3590	640	3020	660×660	140×140	16-M18
ZC-4000	600	299	850	4650	670	4020	800×800	160×160	16-M20
ZC-4500	650	325	980	5290	700	4520	890×890	170×170	16-M20
ZC-5000	700	351	1000	5800	725	4020	950×950	175×175	16-M22
ZC-6000	800	402	1100	6990	780	6020	1030×1030	180×180	16-M22

用途

　　ZC垂直振動輸送機用于粉狀、顆粒狀物料的垂直提升作業，輸送機也可對物料進行干燥、冷卻作業。對一切顆粒狀、塊狀、粉狀的固體物料(粘度不大)都可以輸送。 廣泛適用于冶金、煤炭、建材、糧食、機械、醫藥、食品等行業。
