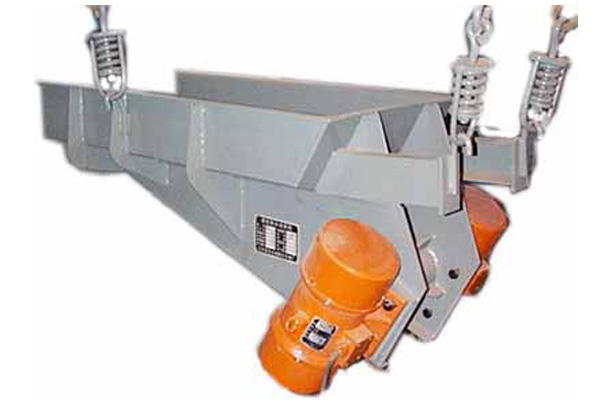

GZG自同步慣性振動給料機
概述
GZG、GZGF自同步慣性振動給料機是一種經濟技術指標先進的給料設備，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。配套反接制動控制箱，可使給料機在短時間內迅速停機，同時還具有過流、過壓、斷相保護作用。并可應客戶要求，增加能耗制動、快慢加料、遠程控制及無級調速等功能。
管式給料機 拷貝.jpg)
特點
1、體積小、重量輕、結構簡單緊湊；
2、安裝、維修方便，運行費用低；
3、效率高，給料能力大；
4、噪音低，有利于改善工作環境；
5、耗電小，功率因數高；
6、在遠超共振狀態下工作，因而振幅穩定，運行可靠，對各種物料適應性較強；
7、加配電機調運器后不需調整偏心塊即可方便地?zé)o級調節給料量。
參數
敞口型技術參數：
| 項目技術 | 槽型尺寸 | 生產率t/h | 最大給料粒度mm | 振動次數次/分 | 雙振幅mm | 振動器型號 | 額定電壓V | 額定電流A | 電源頻率Hz | 功率kW | 整機重量kg | |
| 參數型號 | 長×寬×高mm | 水平 | -10° | |||||||||
| GZG403 | 400×1000×200 | 30 | 40 | 100 | 1450 | 4 | ZG405 | 380 | 2×0.73 | 50 | 2×0.25 | 198 |
| GZG503 | 500×1000×200 | 60 | 85 | 150 | 4 | ZG405 | 2×0.73 | 2×0.25 | 208 | |||
| GZG633 | 630×1250×250 | 110 | 150 | 200 | 4 | ZG410 | 2×1.53 | 2×0.55 | 395 | |||
| GZG703＃ | 700×1029×250 | 120 | 170 | 200 | 4 | ZG410 | 2×1.53 | 2×0.55 | 389 | |||
| GZG803 | 800×1500×250 | 160 | 230 | 250 | 4 | ZG415 | 2×1.95 | 2×0.75 | 563 | |||
| GZG903＃ | 900×1483×250 | 180 | 250 | 250 | 4 | ZG415 | 2×1.95 | 2×0.75 | 613 | |||
| GZG1003 | 1000×1750×250 | 270 | 380 | 300 | 4 | ZG420 | 2×2.71 | 2×1.1 | 791 | |||
| GZG1103＃ | 1100×1673×250 | 300 | 420 | 300 | 4 | ZG420 | 2×2.71 | 2×1.1 | 854 | |||
| GZG1253 | 1250×2000×315 | 460 | 650 | 350 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1099 | |||
| GZG1303＃ | 1300×2040×300 | 480 | 670 | 350 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1117 | |||
| GZG1503＃ | 1500×2250×300 | 720 | 1000 | 500 | 3.5 | ZG440 | 2×5.19 | 2×2.2 | 1477 | |||
| GZG1603 | 1600×2500×315 | 770 | 1100 | 500 | 4 | ZG450 | 2×6.82 | 2×3.0 | 1555 | |||
| GZG1803＃ | 1800×2325×375 | 900 | 1200 | 500 | 3 | ZG450 | 2×6.82 | 2×3.0 | 2350 | |||
| GZG2003 | 2000×3000×400 | 1000 | 1400 | 500 | 2.5 | ZG450 | 2×6.82 | 2×3.0 | 2705 | |||
| GZG705＃ | 700×1029×250 | 130 | 180 | 200 | 960 | 5 | ZG609 | 2×1.66 | 2×0.55 | 385 | ||
| GZG805 | 800×1500×250 | 170 | 250 | 250 | 5 | ZG609 | 2×1.66 | 2×0.55 | 510 | |||
| GZG905＃ | 900×1483×250 | 200 | 270 | 250 | 5 | ZG609 | 2×1.66 | 2×0.55 | 561 | |||
| GZG1005 | 1000×1750×250 | 290 | 410 | 300 | 5 | ZG612 | 2×2.14 | 2×0.75 | 652 | |||
| GZG1105＃ | 1100×1673×250 | 320 | 450 | 300 | 5 | ZG618 | 2×2.97 | 2×1.1 | 795 | |||
| GZG1255 | 1250×2000×315 | 500 | 700 | 350 | 5 | ZG618 | 2×2.97 | 2×1.1 | 1002 | |||
| GZG1305＃ | 1300×2040×300 | 520 | 720 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1070 | |||
| GZG1505＃ | 1500×2250×300 | 780 | 1080 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1414 | |||
| GZG1605 | 1600×2500×315 | 830 | 1190 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1720 | |||
| GZG1805＃ | 1800×2325×375 | 970 | 1320 | 500 | 5 | ZG645 | 2×7.28 | 2×3.0 | 2280 | |||
| GZG1256 | 1250×2000×315 | 500 | 700 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1150 | |||
| GZG1306＃ | 1300×2040×300 | 520 | 730 | 350 | 5 | ZG625 | 2×3.84 | 2×1.5 | 1117 | |||
| GZG1506＃ | 1500×2250×300 | 780 | 1080 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1654 | |||
| GZG1606 | 1600×2500×315 | 830 | 1190 | 500 | 5 | ZG636 | 2×5.55 | 2×2.2 | 1720 | |||
| GZG1806＃ | 1800×2325×375 | 970 | 1300 | 500 | 5 | ZG660 | 2×9.56 | 2×4.0 | 2985 | |||
| GZG2006 | 2000×3000×400 | 130 | 1800 | 500 | 5 | ZG660 | 2×9.56 | 2×4.0 | 3166 | |||
注：1、型號末尾數字”3、4”為四級慣性電機”5、6”六級慣性電機；
2、型號末尾奇數”3、5”為輕型給料槽，偶數”4、6”為重型給料槽；
3、帶”＃”的型號，其槽體采用GZ系列電磁振動給料機相應尺寸；不帶”＃”的型號其槽體采用國際標準槽型；
4、例：GZG403為槽寬400、配用四極慣性電機，輕型給料槽。
封閉型技術參數：
| 項目技術 | 槽型尺寸 | 生產率t/h | 最大給料粒度mm | 振動次數（次/分） | 雙振幅mm | 振動器型號 | 額定電壓V | 額定電流A | 功率kW | 整機重量kg |
| 參數型號 | 長×寬×高mm | |||||||||
| GZG403 | 400×1000×200 | 30 | 60 | 1450 | 4 | ZG405 | 380 | 2×0.73 | 2×0.25 | 208 |
| GZG503 | 500×1000×200 | 60 | 60 | 4 | ZG405 | 2×0.73 | 2×0.25 | 229 | ||
| GZG633 | 630×1250×250 | 110 | 80 | 4 | ZG410 | 2×1.53 | 2×0.55 | 385 | ||
| GZG703 | 700×1000×250 | 120 | 80 | 4 | ZG415 | 2×1.95 | 2×0.75 | 414 | ||
| GZG803 | 800×1500×250 | 150 | 80 | 4 | ZG415 | 2×1.95 | 2×0.75 | 640 | ||
| GZG903 | 900×1500×250 | 170 | 80 | 4 | ZG415 | 2×1.95 | 2×0.75 | 670 | ||
| GZG1003 | 1000×1750×315 | 250 | 100 | 4 | ZG420 | 2×2.71 | 2×1.1 | 813 | ||
| GZG1103 | 1100×1700×315 | 280 | 100 | 4 | ZG420 | 2×2.71 | 2×1.1 | 895 | ||
| GZG1253 | 1250×2000×315 | 320 | 100 | 4 | ZG432 | 2×3.51 | 2×1.5 | 1072 | ||
| GZG705 | 700×1000×250 | 120 | 80 | 960 | 6 | ZG612 | 2×1.66 | 2×0.75 | 307 | |
| GZG805 | 800×1500×250 | 140 | 80 | 6 | ZG612 | 2×1.66 | 2×0.75 | 501 | ||
| GZG905 | 900×1500×250 | 160 | 80 | 6 | ZG612 | 2×1.66 | 2×0.75 | 577 | ||
| GZG1005 | 1000×1750×315 | 220 | 100 | 6 | ZG618 | 2×2.97 | 2×1.1 | 817 | ||
| GZG1105 | 1100×1700×315 | 250 | 100 | 6 | ZG618 | 2×2.97 | 2×1.1 | 894 | ||
| GZG1255 | 1250×2000×315 | 270 | 100 | 6 | ZG625 | 2×3.84 | 2×1.5 | 1077 |

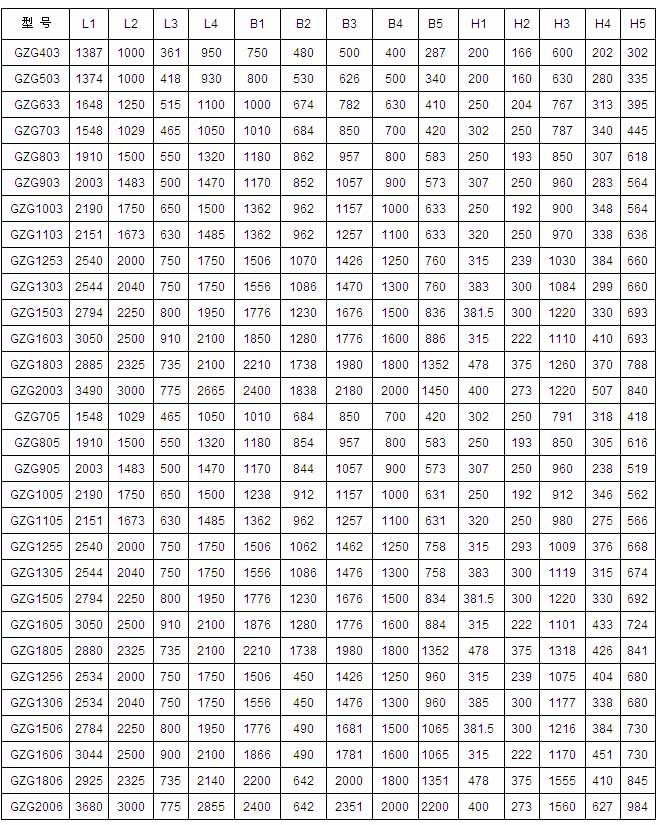

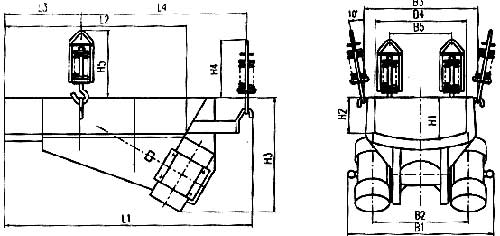

外形及安裝尺寸：
用途
GZG、GZGF自同步慣性振動給料機廣泛應用于礦山、冶金、煤炭、建材、輕工、化工、電力、糧食等各行業中，用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。
